스프링클러 헤드의 종류와 구조

화재가 발생하게되면 초기진화에 효과적인 스프링클러 설비의 헤드 종류와 구조에 대하여 알아 보도록 하겠습니다.





#1.감열부의 유무에 따른 종류

① 폐쇄형

감열부가 있는 헤드로서 퓨즈블링크형,유리벌브형 등으로 구분.

② 개방형

감열부가 없는 헤드.



#2.설치방향에 따른 종류

① 상향형

반자가 없는곳에 설치하며 살수 방향은 상향.

② 하향형

반자가 있는 곳에 설치하며,살수방향은 하향.







③ 측벽형

실내의 벽 상부에 설치하며,폭이 9m이하인 경우에 사용.

④ 상하 양용형

상향형과 하향형을 겸용한 것으로 현재는 사용하지 않음.





#3.성능특성에 따른 종류

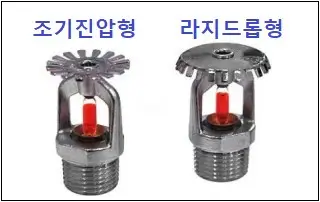

① 화재조기진압형 스프링클러헤드

화재를 초기에 진압할수 있도록, 정해진 면적에 충분한 물을 방사할수 있는 빠른 작동능력의 스프링클러헤드.

② 라지 드롭 스프링클러헤드

동일조건의 수압에서 표준형 헤드보다 큰 물방울을 방출하여 저장창고 등에서 발생하는 대형화재를 진압할수 있는 헤드.







③ 주거형 스프링클러헤드

폐쇄형 헤드의 일종으로 주거지역 화재에 적합한 감도.방수량및 살수분포를 갖는 헤드로서 간이형 스프링클러헤드를 포 함.

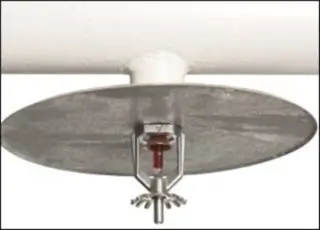

④ 래크형 스프링클러헤드

래크식 창고에 설치하는 헤드로서 상부에 설치된 헤드의 방출된 물에 작동의 지장이 생기지 않도록 보호판이 부착된 헤드.



⑤ 플러쉬 스프링클러헤드

몸체의 일부나 전부가 천장면 위에 설치되어 있는 스프링클러헤드.

⑥ 리세스드 스프링클러헤드

부착나사 이외의 몸체가 보호집 안에 설치된 스프링클러 헤드.







⑦ 컨실드 스프링클러헤드

리세스드 스프링클러에 덮게를 부착시킨 스프링클러헤드.

⑧ 속동형 스프링클러헤드

화재로 인한 감응속도가 일반 헤드보다 빠른 스프링클러로서, 인구 밀집지역이나 인명피해가 우려되는 장소에 가장 빨리 작동되도록 설계된 스프링클러헤드.



⑨ 드라이 팬던트 스프링클러헤드

동파방지를 위하여 긴 니플 내에 질소가스가 충전되어 있는 헤드.습식과 건식에 사용되며,배관내의 물이 스프링클러 몸체 에 들어가지 않도록 설계되어 있음.







#4.구조및 재질에 따른 종류

① 퓨즈블링크형

이융성금속으로 융착되거나 이융성물질에 의하여 조립 된것으로, 화재감지 속도가 빨라 신속히 작동하며,파손시 재생 이 가능.

② 유리벌브형

유리관내에 액체를 밀봉한것으로 동작이 정확하며,녹이 슬 염려가 없어 반 영구적임.



화재시 물이 분사되는 스프링클러의 헤드의 종류및 구조에 대하여 알아 보았습니다.끝.
